?工程機械液壓閥塊精鉸加工如何實現單孔位單件成本下降70%，生產效率提高10倍？

SNSTC 2021-07-15

在工程機械行業中液壓控制閥是一個非常重要的部件，其作用是控制調節液壓系統中油液的流向、壓力和流量，使執行器及其驅動的工作機構獲得所需的運動方向、推力(轉矩)及運動速度(轉速)等。不論結構簡單復雜，任何一個液壓系統都不能缺少液壓(控制)閥。
在液壓控制閥中的液壓閥塊上存在著許多孔需要精鉸加工，而如何高效率且高質量加工這些孔，一直是刀具行業的難點，特別是一些深孔的精鉸加工。


傳統用于液壓(控制)閥加工的整硬鉸刀在精鉸加工中通常能達到Ra1.6左右的粗糙度，線速度通常不高于50m/min，刀具加工使用壽命通常不超過300件。針對這種情況，名古屋工具技術研發團隊經過反復設計驗證和試切削，開發出了具有受專利保護的特殊槽型和刃口設計的焊接鉸刀高速加工方案。
與傳統整硬鉸刀相比，上海名古屋開發的焊接鉸刀方案加工出的零件表面粗糙度可達Ra0.5以下，而且在加工效率和刀具使用壽命上都有巨大的提升。
截至目前，上海名古屋現已在多家知名客戶終端推廣使用焊接鉸刀產品，解決了工程機械行業液壓閥塊精鉸加工這一技術難點。
▲ 我司焊接鉸刀示意圖

加工案例

被加工零件：液壓控制閥動臂閥塊
材質：QT500
機床：臥式加工中心
冷卻方式：內冷
客戶要求：孔徑公差±0.005，孔壁粗糙度同時滿足Ra1.6和Rz6.3，壽命200件以上。

加工難點：孔徑公差要求高，孔壁粗糙度要求高，涂層整硬鉸刀加工效果和使用壽命均達不到客戶要求。

  • 工位1(D14.5孔位)

▲ A公司整硬鉸刀加工效果 ▲ 我司焊接鉸刀加工效果

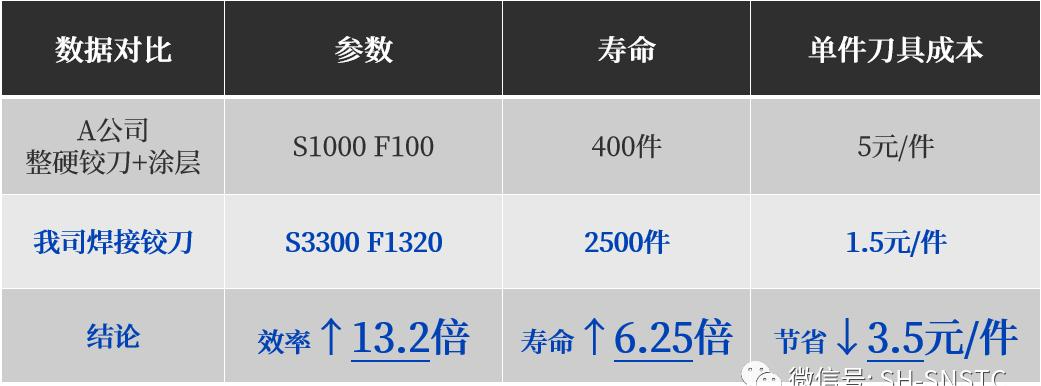

通過客戶實測對比，我司焊接鉸刀加工D14.5孔位，孔壁粗糙度明顯優于A公司整硬鉸刀，同時加工效率和使用壽命均遠遠超過原有方案，加工效率提升了13.2倍，壽命提升6.25倍，單孔鉸加工刀具成本下降70%，得到了客戶的高度認可！

  • 工位2(D15孔位)

▲ A公司整硬鉸刀加工效果 ▲ 我司焊接鉸刀加工效果

通過客戶實測對比，我司焊接鉸刀加工D15孔位，孔壁粗糙度優于A公司涂層整硬鉸刀且不會出現振刀現象，加工效率和使用壽命相比A公司產品有大幅提升，客戶加工效率提升了8倍，壽命提升4倍，單孔鉸加工刀具成本下降49%，綜合優勢明顯！

  • 工位3(D15.8孔位)

▲ H公司整硬鉸刀加工效果 ▲ 我司焊接鉸刀加工效果

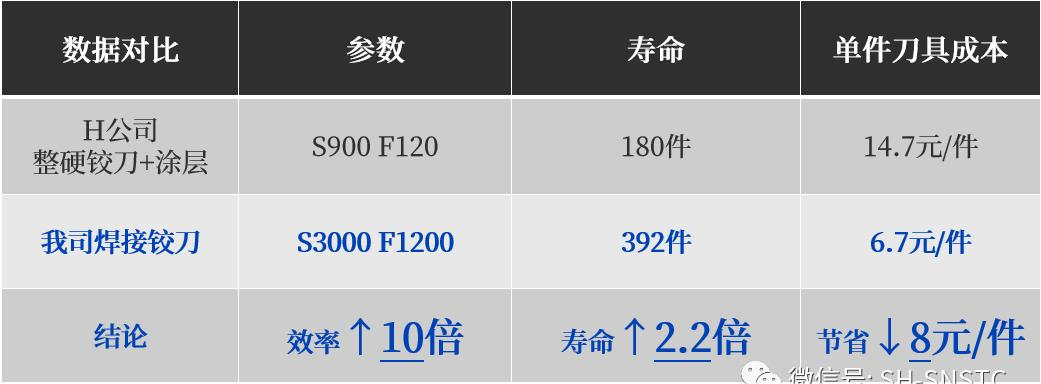

通過客戶實測對比，我司焊接鉸刀加工D15.8帶錐面孔位，錐面和孔壁粗糙度明顯優于H公司整硬鉸刀且孔徑穩定，沒有錐度孔等不良現象，加工效率提升了10倍，壽命提升2.2倍，單孔鉸加工刀具成本下降54%，切實助力客戶降本增效！
